Controller

Controller_M301_M2302IIKonstantstromregler zur Steuerung/Regelung von Magnetpulverkupplungen und -bremsen mit optionalen PID-Reglern Z2/Z4

Von den Controllern gespeiste Magnetpulverkupplungen und -bremsen arbeiten unabhängig von Temperatureinflüssen und stellen einen linearen Drehmomentverlauf sicher. Durch die Konstantstromregelung ist der Ausgangsstrom in weiten Grenzen einstellbar, unabhängig vom Widerstand der angeschlossenen Last.


Einsatzgebiete Optionaler PID-Regler Z2/Z4 für:
  • Abwickelbremsen / Aufwicklungen
  • Drehmomentregelungen
  • Drehmomentbegrenzungen
  • Geschwindigkeitsregelungen
  • Kupplungsvorgänge
  • Anlaufsteuerungen
  • Zugkraftregelung
  • Bremskraftregelung
  • Drehmomentmessung
  • Tänzerlageregelung


Spezifikation aller Controller:
  • Netzpotentialfrei
  • Reglersperre (RSP)
  • Sollwertspannung 0-10V DC
  • Sollwertintegrator +/- einstellbar
  • Zusatzsollwerteingang 0-10V DC
  • Min. / max. Strombegrenzung einstellbar
  • Schnellstopp-Funktion
  • Remanenzkompensation
  • Temperatursicherung über externen Sensor
  • Potentialfreier Relaiskontakt (1 Wechsler) für Übertemperaturmeldung
  • LED-Anzeige für Ein/Aus, RSP, Schnellstopp und Temperatursicherung (nicht bei DGT300+)
  • Optionaler PID-Regler Z2/Z4 (PID-Regler bei DGT 300+ integriert)


Digitaler Bahnspannungsregler DGT 300+

Strombereich bis 1,0A; Versorgungsspannung 24V DC
Datenschnittstelle RJ45 und USB, integrierter PID-Regler
Anschlussmöglichkeit für Sensor (Zugkraft, Drehmoment, Laser, Ultraschall)
Bauform: Schalttafeleinbau Datenblatt DGT 300+ PDF (354 KB)



Controller M2302 II

Strombereich bis 2,5A; Versorgungsspannung 230V AC
Bauform: EMV-Gehäuse mit Frontplatte (3 HE/ 21 TE) für 19-Zoll-Montage und Tragschienenmontage
Datenblatt M2302 II PDF (40 KB)



Controller M242

Strombereich bis 2,5A; Versorgungsspannung 24V DC
Bauform: EMV-Gehäuse mit Frontplatte (3 HE/ 21 TE) für 19-Zoll-Montage und Tragschienenmontage
Datenblatt M242 PDF (210 KB)

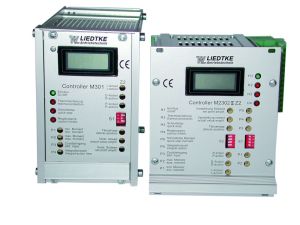

Controller M301

Strombereich bis 1,0A; Versorgungsspannung 24V AC/DC
Bauform: Steckkarte/Europakarte mit Frontplatte (3 HE/14 TE) für 19-Zoll-Montage
Zubehör: Steckkartenhalter oder EMV-Gehäuse für Tragschinenmontage
Datenblatt M301 PDF (239 KB)



Controller M3301

Strombereich bis 1,0A; Versorgungsspannung 24V DC
Kompakte Bauform (Kunststoffgehäuse 45mm Breite) für Tragschienenmontage
Datenblatt M3301 PDF (408 KB)



DSP-Unit Z4

Kompakter, programmierbarer Signalprozessor für universellen Einsatz mit verschiedenen Funktionen
Hohe Stör- und Betriebssicherheit, direkte 24 V DC Versorgung, Einspannungsbereich von 18...30 VDC, Betriebsanzeige durch LED integriertem DC/DC Wandler, Anschluss über Schraubklemmen, Datenlogger Messungen möglich
Datenblatt DSP-Unit Z4 PDF (161 KB)


Für weitere Informationen stehen Ihnen unsere geschulten Mitarbeiter zur Verfügung.
